鋰電世界訊，三元材料前驅(qū)體的理論總金屬含量為固定值。一般情況下，因前驅(qū)體含有水分和雜質(zhì)，實際金屬含量都低于理論金屬含量。但氧化的前驅(qū)體，因其分子式已經(jīng)發(fā)生變化，所以金屬含量高于氫氧化物的金屬含量。

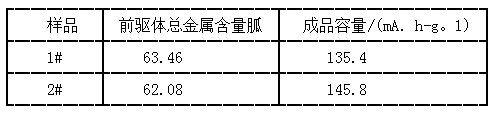

氧化的原因有反應(yīng)過程中的氧化、烘干溫度過高氧化等。三元材料氧化前驅(qū)體和未氧化物前驅(qū)體的煅燒制度不一樣，若用未氧化物前驅(qū)體的煅燒制度煅燒氧化前驅(qū)體，則成品性能將大大降低。樣品為反應(yīng)過程中氧化的前驅(qū)體，”樣品為未氧化的前驅(qū)體，兩個樣品的金屬含量和煅燒后的成品容量見圖表，從表中可以看出，氧化前驅(qū)體的金屬含量已經(jīng)高于理論值，煅燒出來的成品容量比未氧化的低lOmA·h·g-1左右，為不合格品。
