（1）電極材料的理論容量

電極材料理論容量，即假定材料中鋰離子全部參與電化學反應所能夠提供的容量，其值通過下式計算：

其中，法拉第常數(shù)(F)代表每摩爾電子所攜帶的電荷，單位C/mol，它是阿伏伽德羅數(shù)NA=6.02214 ×1023mol-1與元電荷e=1.602176 × 10-19 C的積，其值為96485.3383±0.0083 C/mol

故而，主流的材料理論容量計算公式如下:

LiFePO4摩爾質量157.756 g/mol，其理論容量為：

同理可得：三元材料NCM(1:1:1)(LiNi1/3Co1/3Mn1/3O2 ) 摩爾質量為96.461g/mol，其理論容量為278 mAh/g,LiCoO2摩爾質量97.8698 g/mol，如果鋰離子全部脫出，其理論克容量274 mAh/g.

石墨負極中，鋰嵌入量最大時，形成鋰碳層間化合物，化學式LiC6，即6個碳原子結合一個Li。6個C摩爾質量為72.066 g/mol，石墨的最大理論容量為：

對于硅負極，由5Si+22Li++22e- Li22Si5 可知， 5個硅的摩爾質量為140.430 g/mol，5個硅原子結合22個Li，則硅負極的理論容量為：

這些計算值是理論的克容量，為保證材料結構可逆，實際鋰離子脫嵌系數(shù)小于1，實際的材料的克容量為：材料實際克容量=鋰離子脫嵌系數(shù) × 理論容量

（2）電池設計容量

電池設計容量=涂層面密度×活物質比例×活物質克容量×極片涂層面積

其中，面密度是一個關鍵的設計參數(shù)，主要在涂布和輥壓工序控制。壓實密度不變時，涂層面密度增加意味著極片厚度增加，電子傳輸距離增大，電子電阻增加，但是增加程度有限。厚極片中，鋰離子在電解液中的遷移阻抗增加是影響倍率特性的主要原因，考慮到孔隙率和孔隙的曲折連同，離子在孔隙內的遷移距離比極片厚度多出很多倍。

（3）N/P比

負極活性物質克容量×負極面密度×負極活性物含量比÷（正極活性物質克容量×正極面密度×正極活性物含量比）

石墨負極類電池N/P要大于1.0，一般1.04~1.20，這主要是出于安全設計，主要為了防止負極析鋰，設計時要考慮工序能力，如涂布偏差。但是，N/P過大時，電池不可逆容量損失，導致電池容量偏低，電池能量密度也會降低。

而對于鈦酸鋰負極，采用正極過量設計，電池容量由鈦酸鋰負極的容量確定。正極過量設計有利于提升電池的高溫性能：高溫氣體主要來源于負極，在正極過量設計時，負極電位較低，更易于在鈦酸鋰表面形成SEI膜。

（4）涂層的壓實密度及孔隙率

在生產過程中，電池極片的涂層壓實密度計算公式：

而考慮到極片輥壓時，金屬箔材存在延展，輥壓后涂層的面密度通過下式計算：

涂層由活物質相、碳膠相和孔隙組成，孔隙率計算公式：

其中，涂層的平均密度為：

（5）首效

首效=首次放電容量/首次充電容量

日常生產中，一般是先化成再進行分容，化成充入一部分電，分容補充電后再放電，故而：

首效=分容第一次放電容量/（化成充入容量+分容補充電容量）

（6）能量密度

體積能量密度(Wh/L)=電池容量(mAh)×3.6(V)/（厚度(cm)*寬度(cm)*長度(cm)）

質量能量密度(Wh/KG)=電池容量(mAh)×3.6(V)/電池重量

參數(shù)詳解

能量密度（Wh/L&Wh/kg）

單位體積或單位質量電池釋放的能量，如果是單位體積，即體積能量密度（Wh/L），很多地方直接簡稱為能量密度；如果是單位質量，就是質量能量密度（Wh/kg），很多地方也叫比能量。如一節(jié)鋰電池重300g，額定電壓為3.7V，容量為10Ah，則其比能量為123Wh/kg。

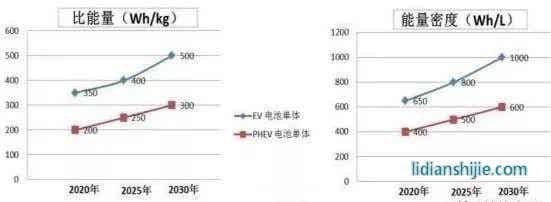

根據(jù)2016年發(fā)布的“節(jié)能與新能源汽車技術，可以大概對動力電池發(fā)展趨勢有一個概念，如上圖所示，到2020年，純電動汽車電池單體比能量要達到350Wh/kg。

功率密度（W/L&W/kg）

將能量除以時間，便得到功率，單位為W或kW。同樣道理，功率密度是指單位質量（有些地方也直接叫比功率）或單位體積電池輸出的功率，單位為W/kg或W/L。比功率是評價電池是否滿足電動汽車加速性能的重要指標。

比能量和比功率究竟有什么區(qū)別？

舉個形象的例子：比能量高的動力電池就像龜兔賽跑里的烏龜，耐力好，可以長時間工作，保證汽車續(xù)航里程長。

比功率高的動力電池就像龜兔賽跑里的兔子，速度快，可以提供很高的瞬間電流，保證汽車加速性能好。

電池放電倍率（C）

放電倍率是指在規(guī)定時間內放出其額定容量（Q）時所需要的電流值，它在數(shù)值上等于電池額定容量的倍數(shù)。即充放電電流（A）/額定容量（Ah），其單位一般為C(C-rate的簡寫)，如0.5C，1C，5C等。

舉個例子，對于容量為24Ah電池來說：

用48A放電，其放電倍率為2C，反過來講，2C放電，放電電流為48A，0.5小時放電完畢;

用12A充電，其充電倍率為0.5C，反過來講，0.5C充電，充電電流為12A，2小時充電完畢;

電池的充放電倍率，決定了我們可以以多快的速度，將一定的能量存儲到電池里面，或者以多快的速度，將電池里面的能量釋放出來。

荷電狀態(tài)（%）

SOC，全稱是StateofCharge，荷電狀態(tài)，也叫剩余電量，代表的是電池放電后剩余容量與其完全充電狀態(tài)的容量的比值。

其取值范圍為0~1，當SOC=0時表示電池放電完全，當SOC=1時表示電池完全充滿。電池管理系統(tǒng)（BMS）就是主要通過管理SOC并進行估算來保證電池高效的工作，所以它是電池管理的核心。

目前SOC估算主要有開路電壓法、安時計量法、人工神經網絡法、卡爾曼濾波法等，我們以后再詳細解讀。

內阻

內阻是指電池在工作時，電流流過電池內部受到的阻力。

包括歐姆內阻和極化內阻，其中：歐姆內阻包括電極材料、電解液、隔膜電阻及各部分零件的電阻；極化內阻包括電化學極化電阻和濃差極化電阻。

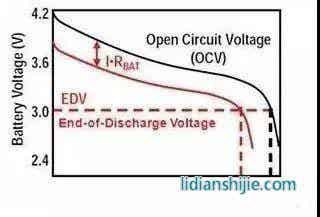

用數(shù)據(jù)說話，下圖表示一電池放電曲線，X軸表示放電量，Y軸表示電池開路電壓，電池理想放電狀態(tài)為黑色曲線，紅色曲線是考慮到電池內阻時的真實狀態(tài)。

圖示：Qmax為電池最大化學容量；Quse為電池實際容量；Rbat表示電池的內阻；EDV為放電終止電壓；I為放電電流。

從圖中可以看出，電池實際容量Quse<電池理論上的最大化學容量Qmax。

由于電阻的存在，電池的實際容量會降低。我們也可以看到，電池實際容量Quse取決于兩個因素：

放電電流 I 與電池內阻 R 的乘積，以及放電終止電壓EDV是多少。

需要指出的是電池內阻Rbat會隨著電池的使用而逐漸增大。

內阻的單位一般是毫歐姆(mΩ)，內阻大的電池，在充放電的時候，內部功耗大，發(fā)熱嚴重，會造成電池的加速老化和壽命衰減，同時也會限制大倍率的充放電應用。所以，內阻做的越小，電池的壽命和倍率性能就會越好。通常電池內阻的測量方法有交流和直流測試法。

電池自放電

指在開路靜置過程中電壓下降的現(xiàn)象，又稱電池的荷電保持能

一般而言，電池自放電主要受制造工藝、材料、儲存條件的影響。

自放電按照容量損失后是否可逆劃分為兩種：容量損失可逆，指經過再次充電過程容量可以恢復；容量損失不可逆，表示容量不能恢復。

目前對電池自放電原因研究理論比較多，總結起來分為物理原因（存儲環(huán)境，制造工藝，材料等）以及化學原因（電極在電解液中的不穩(wěn)定性，內部發(fā)生化學反應，活性物質被消耗等），電池自放電將直接降低電池的容量和儲存性能。

電池的壽命

分為循環(huán)壽命和日歷壽命兩個參數(shù)。循環(huán)壽命指的是電池可以循環(huán)充放電的次數(shù)。即在理想的溫濕度下，以額定的充放電電流進行充放電，計算電池容量衰減到80%時所經歷的循環(huán)次數(shù)。

日歷壽命是指電池在使用環(huán)境條件下，經過特定的使用工況，達到壽命終止條件(容量衰減到80%)的時間跨度。日歷壽命與具體的使用要求緊密結合的，通常需要規(guī)定具體的使用工況，環(huán)境條件，存儲間隔等。

循環(huán)壽命是一個理論上的參數(shù)，而日歷壽命更具有實際意義。但日歷壽命的測算復雜，耗時長，所以一般電池廠家只給出循環(huán)壽命的數(shù)據(jù)。

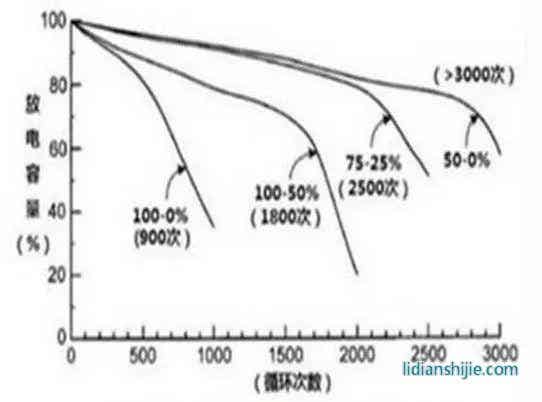

上圖為某三元鋰電池的充放電特性圖，可以看出，不同的充放電方式對電池的壽命影響不一樣，如上圖數(shù)據(jù)，以25%-75%充放電的壽命可以達到2500次，即我們所說的電池淺充淺放。電池壽命這個話題我們以后還會深入討論。

電池組的一致性

這個參數(shù)比較有意思，即使是同一規(guī)格型號的電池單體在成組后，電池組在電壓、容量、內阻、壽命等性能有很大的差別，在電動汽車上使用時，性能指標往往達不到單體電池的原有水平。

單體電池在制造出來后，由于工藝的問題，導致內部結構和材質不完全一致，本身存在一定性能差異。

初始的不一致隨著電池在使用過程中連續(xù)的充放電循環(huán)而累計，再加上電池組內的使用環(huán)境對于各單體電池也不盡相同，導致各單體電池狀態(tài)產生更大的差異，在使用過程中逐步放大，從而在某些情況下使某些單體電池性能加速衰減，并最終引發(fā)電池組過早失效。

需要指出的是，動力電池組的性能決定于電池單體的性能，但絕不是單體電池性能的簡單累加。由于單體電池性能不一致的存在，使得動力電池組在電動汽車上進行反復使用時，產生各種問題而導致壽命縮短。

除了要求在生產和配組過程中，嚴格控制工藝和盡量保持單體電池的一致性外，目前行業(yè)普遍采用帶有均衡功能的電池管理系統(tǒng)來控制電池組內電池的一致性，以延長產品的使用壽命。

化成

電池制成后，需要對電芯進行小電流充電，將其內部正負極物質激活，在負極表面形成一層鈍化層——SEI（solidelectrolyteinterface）膜，使電池性能更加穩(wěn)定，電池經過化成后才能體現(xiàn)其真實的性能，這一過程稱為化成。

化成過程中的分選過程能夠提高電池組的一致性，使最終電池組的性能提高，化成容量是篩選合格電池的重要指標。下圖為SEI膜，像不像黑色的玫瑰花。

通過上面一些性能參數(shù)，希望對大家有所幫助。

免責聲明：以上內容轉載自中國化學與物理電源行業(yè)協(xié)會，所發(fā)內容不代表本平臺立場。全國能源信息平臺聯(lián)系電話：010-65367702，郵箱：hz@people-energy.com.cn，地址：北京市朝陽區(qū)金臺西路2號人民日報社
